您现在的位置是:两级喷射式真空除氧器

目录
一、概 述:
二、工作原理
三、型号参数
四、设备组成

一、两级喷射式真空除氧器定义:
    在锅炉给水处理工艺过程中,除氧是一个非常关键的环节。氧是给水系统和锅炉的主要腐蚀性物质,给水中的氧应当迅速得到清除,否则它会腐蚀锅炉的给水系统和部件,腐蚀产生氧化铁会进入锅内,沉积或附着在锅炉管壁和受热面上,形成难溶解道至传热不良的铁垢,而且腐蚀会造成管道内壁出现点坑,阻力系数增大。管道腐蚀严重时,甚至会发生管道爆炸事故。国家规定蒸发量大于等于2吨每小时的蒸汽锅炉和水温大于等于95℃的热水锅炉都必需除氧。多年来众多锅炉给水处理专家,针对常温水除氧一直都在探求既高效又经济的除氧方法,而真空除氧法就的一种(常温水)。
二、两级喷射式真空除氧器工作原理

两级喷射式真空除氧器的工作原理是应用亨利定律和道尔顿定律,根据亨利定律可知 ,在封闭容器中,任何气体同时存在于水面上 ,则气体的溶解度与其自己的分压力成正比 ,而且气体的溶解度仅与其本身的分压力有关。在一定压力下,随着水温升高,水蒸汽的分压力增大,而空气和氧气的分压力越来越小。在 100℃时,氧气的分压力降低到零,水中的溶解氧也降低到标准化。当水面上压力小于大气压力时,被除水温度随之增高,水面空间氧气分子被析出 ,或转变成其它气体,当氧的分压力为零时,水中氧气就得到充分逸出,达到很好除氧的效果。
    两级真空除氧器是我公司根据油田热采专门设计的,因为油田热采,锅炉给水低于30℃运行状况多,冬季都在0℃左右,给真空除氧器常规除氧带来一定难度。这种除氧方法水温一般在 30℃~60℃温度下进行。可实现水面低温状态下除氧(在60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉,均可配用真空除氧器,可以获得满意的除氧效果。针对热力除氧技术来说:它的加热条件要求很低 ,锅炉房自耗汽量减少 ,并且真空除氧器可低位布置 ,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更简便合理。可低位布置,但对喷射泵、加压泵等关键设备的运行管理要求常规。

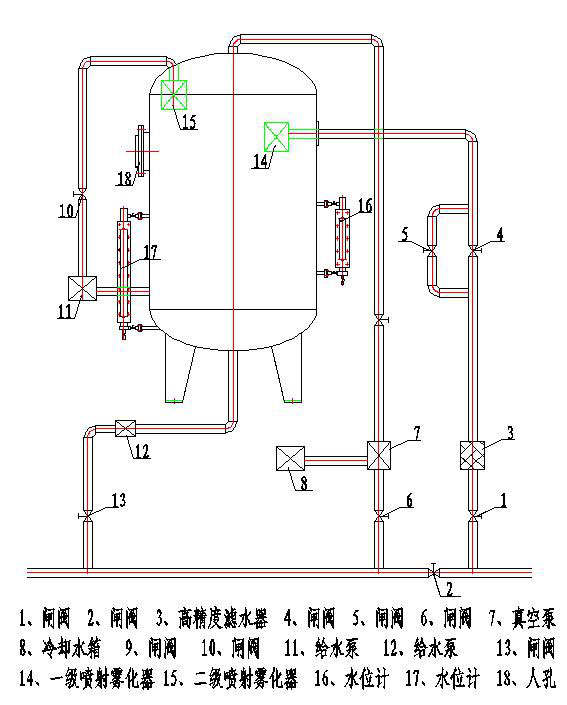

(两级喷射式真空除氧器原理示意图如下)
两级喷射式真空除氧器原理示意图

三、两级喷射式真空除氧器型号参数
    型号表示方法
            WT-ZCY—50T/H
              |     |         |-----处理水量50T/H
               |   |----------真空除氧器
        |----------无头
型号参数
型 号 参 数  ZCY-4 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100
额定出力T/H 4 6 10 20 35 50 100
工作真空度Kpa 18.6~21.3 18.6~21.3 18.6~21.3 5.3~80 5.3~80 5.3~80 5.3~80
饱和水温度℃ 62.5 62.5~57.5 62.5~57.5 42.5~37.5 42.5~37.5 42.5~37.5 42.5~37.5
进水压力MPa >0.2 >0.2 >0.2 >0.2 >0.2 >0.2 >0.2
出水含氧量ug/l 0.05~0.1 0.05~0.1 0.05~0.1 0.05~0.1 0.05~0.1 0.05~0.1 0.05~0.1
真空缸直径mm Φ800 Φ900 Φ1000 Φ1400 Φ1600 Φ1800 Φ2000
成积箱直径mm Φ400 Φ400 Φ500 Φ500 Φ600 Φ700 Φ700
设备重量kg ~1150 ~1210 ~1500 ~1800 ~2400 ~3200 ~4700
四、两级喷射式真空除氧器设备组成

两级喷射式真空除氧器( 简称无头除氧器)、由一级高喷射装置、二级喷射装置, 增压泵组, 真空泵组,减温水箱,流量计,汽动阀,高精度滤水器,多位闸阀,PLC全自动控制箱等组成。
    两级喷射真空除氧器内装设有一级喷射装置,使用时先启动真空泵组,真空缸的压力达到-0.09Mpa时,打开汽动阀门,给水泵将软化水送入高精度滤水,再进入一级喷射器增压,形成高效率雾化裙,在高真空下运行,除去给水中百分之九的氧。粗除氧水落入成积箱后,一级给水泵将粗除水送入二级喷射器内。经二级喷射器 增压喷出,形成雾化裙,粗除氧的水在同等真空下,又将温度提高一层,经二级除氧的水落在真空缸下部,当水位计克度达到400mm时,启动锅炉给水泵将二次除氧的水抽出经流量计送给锅炉。

两级喷射真空除氧器设计合理,运行稳定,使用场合广,适用性能强,结构紧凑,占地面积小,耗功极低,可利用PLC自动控制,工作噪声低,没有振动,安装布置简单。
