凝汽器/冷油器换管简介

    凝汽器/冷油器换管连云港市宏庆电力辅机开发有限公司具有丰富的设计、工艺、制造和项目管理经验,国家标准《汽轮机表面式凝汽器》规范凝汽器设计要素,规范凝汽器热力计算、阻力计算、强度计算及其有关计算用曲线和制造、验收要点，连云港市宏庆电力辅机开发有限公司参加设计、制造的火力发电厂凝汽器换管有大量的运行实例，凝汽器/冷油器换管工程采用自己生产的不锈钢管作为凝汽器/冷油器换热管,凝汽器/冷油器换管是用胀管法固定在端管板上,中间有隔板支撑管子向上绕曲防止共振,管束布置采用新的先进技术设计,连云港市宏庆电力辅机开发有限公司设计的凝汽器为汽流向心式,弧向布置,三角形排列,其特点是汽阻小,过冷度小,管束的耐腐蚀性强,整体使用寿命长.凝汽器/冷油器换管是汽轮发电机组重要的冷却设备,由于江河湖海水系的污染,使凝汽器换管腐蚀速度加剧,造成凝汽器频繁发生泄漏,严重影响正常生产.特别是铜管易受氨离子、硫化物等腐蚀而造成泄漏,同时由于经验告诉我们铜管内壁不光滑易附着微生物及各种污垢,使铜管的使用寿命大大降低.但是不锈钢管却不一样，不锈钢管能够给我们带来更好的体验。
凝汽器换管送胶球清洗装置：




   连云港市宏庆电力辅机开发有限公司帮助客户换凝汽器换热管，技术先进，工具齐全，考虑换后长期使用效果，增送凝汽器胶球清洗装置一套。凝汽器胶球清洗装置系统组成结构主要由：电动二次滤网、电动收球网、电动装球室、胶球泵、电动分汇器、电动球阀、电动排污阀、PLC控制等。凝汽器使用胶球清洗装置，主要是除去凝汽器冷却管内壁的水垢和淤泥，保证凝汽器冷却管始终处于清洁状态，提高凝汽器的换热效果。

一、凝汽器胶球清洗装置概述

     凝汽器胶球清洗装置是汽轮发电机组在运行当中对凝汽器冷却管内壁进行有效清洗的装置。凝汽器胶球清洗装置使用性能的好坏，直接影响到凝汽器的传热效率。胶球清洗|胶球清洗装置的适用范围相当广泛，它不仅适用于汽轮机的凝汽器清洗，同样也适用于石油、化工等单位固定管板式热交换器的冷却管清洗，在连续工作不降低负荷的情况下，胶球清洗|胶球清洗装置可随时投入使用，始终保持冷却管处于清洁状态，延长冷却管的使用寿命，减轻工劳动强度，是提高发电厂经济效益、保障凝汽器安全经济运行。

凝汽器胶球清洗装置组成零部件

凝汽器胶球清洗装置是连云港市宏庆电力辅机开发有限公司,连云港市宏庆电力辅机开发有限公司生产制造的胶球清洗|胶球清洗装置是国内更新换代产品，胶球清洗|胶球清洗装置的设计主要组成部件：二次滤网、收球网《专利产品》是当前两种新型升级产品。两种产品均具有以下特点：（1）设计结构新颖合理。（2）操作方便。（3）胶球回收率高（≥96）（4）二次滤网过滤排污能力强。

二、凝汽器胶球清洗装置系统组成结构

凝汽器胶球清洗装置系统组成结构主要由：电动二次滤网、电动收球网、电动装球室、胶球泵、电动分汇器、电动球阀、电动排污阀、PLC控制等。

三、凝汽器胶球清洗装置的工作原理

     凝汽器胶球清洗装置选用合适的海绵胶球，球的湿态走径且湿态比重和水相近。将胶球从装球室手孔处投入装球室内，投球数量为凝汽器冷却管数的10%左右。然后启动胶球泵，打开系统两端球阀，胶球就在此循环水进口压力略高一些的水流带动下，进入凝汽咕嘟水室。因胶球是一个多微柔软的弹性体，在循环水进出口压力差的作用下被挤压通过冷却管，对冷却管内径进行一次抹擦，使管内壁污垢随水流带出，胶球循环水经过水管进入收球网，在收球网板的阻拦下，把胶球分离出来，由胶球泵抽出重新回到胶球室，如此循环往复对凝汽器冷却管实现连续清洗。

四、凝汽器胶球清洗装置的零部件组成和作用

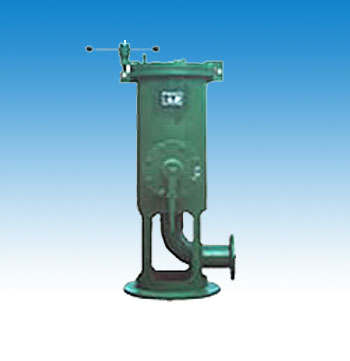

（1）电动二次滤网是冷却水净化装置，用于清除了大于6mm以上的一切杂物，是保障胶球的畅通无阻和凝汽器的正常工作的关键设备，电动二次滤网主要由：（1）壳体（2）不锈钢网芯（3）高压喷咀（4）传动机构（5）减速机（6）排污门等六个部件组成。



（2）电动收球网：电动收球网是胶球清洗|胶球清洗装置系统中的关键设备，电动收球网安装在凝汽器的回水管段上，电动收球网的作用是把胶球从冷却水中分离出来，我公司设计的电动收球网，克服切球、跑球、堵球等缺点。收球率≥98%以上。


（3）电动装球室：电动装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置，它由外壳、漏斗、电动切换阀等组成，并配有观察窗、手动放气、手动放水等。

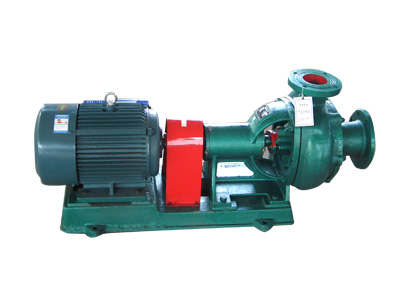

（4）胶球输送泵：胶球输送泵是胶球清洗装置系统中使用胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和胶球磨损小等优点。


（5）分汇器：主要用于投、收球的改变方向。

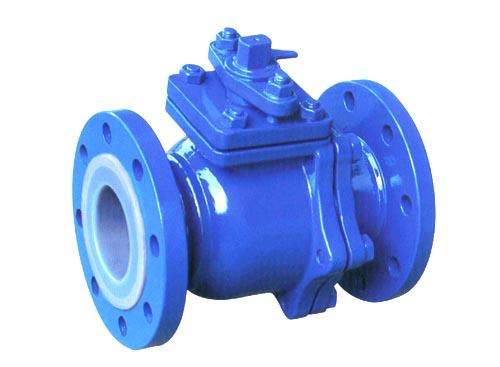

（6）球阀：分为手动球阀，电动球阀，用在投球和收球管线上。

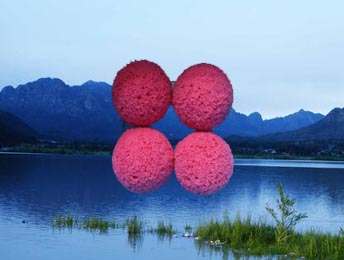

（7）胶球：分为硅化球＋剥皮球＋金钢砂球＋半金钢砂球＋海棉胶球等。

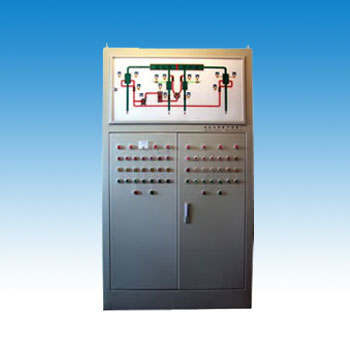

（8）胶球清洗PLC控制柜


    凝汽器胶球清洗装置PLC控制柜，PLC控制柜主要对凝汽器胶球清洗装置实现自动化控制。PLC控制柜同时配有时间实施计划，凝汽器胶球清洗装置投用可设置二级时间保护，时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。 同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行，根据PLC设置每隔10-999小时再进行下一次清洗工作，这样保证了胶球清洗装置的安全运行。
