胶球清洗装置中二次滤网清洗的作用与设计原理?

           胶球清洗装置二次滤网清洗的作用与设计原理?胶球清洗装置在领域中的作用,胶球清洗装置结构设计、控制系统设计的工作过程。
          目前通风管道中二次滤网的清洗方法主要有以下工从通风管或净化装置中取出二次滤网,
二次滤网放人一种超声波清洗机中,以达到清洗目这种方法清洗的时候需要人工进行拆解取出二次滤网费时费力,且需要特定的超声波清洗机,增加了清洗成本费用;
          △△△人工把
二次滤网从通风管道或净化装置中取出,用刷子洗刷二次滤网或使用高压水枪对二次滤网进行冲洗,进行清洗,虽然简单易行,但劳动强度大,增大人工投人,且清洗效率并不高;
          △△△更换废弃的二次滤网,使用新的二次滤网,更换二次滤网无法实现对二次滤网的多次使用,减少了二次滤网的使用寿命,需要使用新的二次滤网增加了清洗的费用。
现有的对二次滤网的清洗方法有以下缺点:
          ⑴操作繁琐需要把二次滤网从通风管道中取出来后在进行清洗作业,操作费时费力,而且清洗的效率不高;
          ⑵清洗成本增加清洗时需要超声波清洗机或者需要换新的二次滤网,清洗的费用会增大;
          ⑶自动化程度不高已有的清洗方法基本是人工操作,自动化程度低。
          ⑷二胶球清洗装置二次滤网可以无需从通风管道中取出二次滤网,操作方便快捷,同时通过51 单片机控制实现清洗过程自动化,清洗的效果好,清洗后可以实现二次滤网的再次使用。
胶球清洗装置二次滤网的工作原理及过程

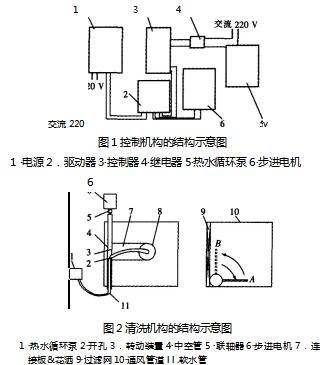

          图1为
二次滤网自动清洗装置控制机构的结构示意图,其控制清洗机构对二次滤网进行清洗。图2为二次滤网自动清洗装置的清洗机构示意图,包括连接有花洒的转动装置,在通风管道中转动和喷洒,完成清洗。此装置由51单片机作为控制器控制驱动器发出一定量的脉冲来实现步进电机进行逆时针和顺时针90。的转动,完成清洗机构的转动;51单片机还控制继电器的开和关,继电器可以实现小电流控制大电流,控制着热水循环泵的开和关,进行喷洒,完成清洗任务。
          该
胶球清洗装置的清洗工作过程为:接通电源,启动51 单片机控制器开关,控制器的10口发出控制信号到驱动器中,驱动器发出一定频率的脉冲,脉冲信号控制步进电机逆时针转动兕。,步进电机带动清洗机构从图2位置开始逆时针旋转90。到达B位置,热水循环泵启动,花洒喷头喷水进行清洗,清洗5min, 热水循环泵关闭,步进电机带动清洗机构从位置B顺时针转动回到位置,清洗结束。
胶球清洗装置二次滤网的设计与制造
          针对现有的二次滤网清洗方法工作繁琐、清洗成本高、自动化程度低的现状,设计了一种高性价比的自动清洗装置,并且在降低清洗成本的同时需考虑清洗装置的实用性和清洗效果。
胶球清洗装置的设计目标和要求:
          ①体积要小,不能增加管道内的通风阻力;
          ②结构简单,便于操作,可实现自动化;
          ③可以清洗掉滤网上的油性物质,清洗效果好;
          ④电源为220v/24v;
          ⑤生产成本低,可多次使用。
实施步骤:
          ⑴
胶球清洗装置的整体设计,选择各个组成部件的数据参数是否符合,把各个部件尺寸做到优化;
          ⑵编写程序,运用51单片机来完成对该胶球清洗装置的控制,实现自动化;
          ⑶做清洗实验,研究该胶球清洗装置的清洗效果如何在此基础上,优化做进一步的开发。
          ⑷胶球清洗装置二次滤网整体结构的设计清洗装置的整体设计如图3所示。
          ⑸另一端从中空管下端伸出并连接热水循环泵。控制器通过控制继电器来控制热水循环泵的开和关,水流的大小可以人工调节,进行清洗。清洗装置对电机的要求也很高,步进电机的质量不能太大,但质量小的电机力矩又不够,只能通过实验测试选取合适步进电机。该设计选择42步进电机型号为42HBS48BJ4一TRO,功率为24v4A,步距角1.8。质量为03kg,外形尺寸为42mmx42mmx40mm,扭矩可达0.5Nm, 使用寿命为700h,其转速稳定、抗干扰能力强,步距角小,且力矩能达到设计要求。
清洗装置的整体尺寸的设计:
          将
胶球清洗装置的尺寸做到优化是难点。胶球清洗装置的尺寸过大,虽然清洗的面积变大,效率也高,但会影响或增大管道内的风阻;如果装置的尺寸过小,风阻会变小,清洗的二次滤网面积会变小,效率也会下降。胶球清洗装置中的喷头喷洒时要保证清洗到所有的二次滤网。通过大量实验,选择该装置整体的尺寸为6佣mmx300mm,喷头的直径为2佣mm。
胶球清洗装置的控制部分的设计
          现代工程应用中许多机电产品大多采用51单片机或者PLC完成对相关装置的自动控制。大多数企业采用闭环控制,但闭环控制系统比较复杂,因为硬件模块结构复杂,编程比较困难。采用开环的控制系统控制结构简单,编程容易,但精度较低。基于嵌人式系统的开发,可以很好实现控制装置的自动化控制,系统结构精简,性能稳定可靠。控制部分的
          设计考虑到电路设计应该简明、减少成本,决定采用51单片机为控制基础,实现对胶球清洗装置的控制,采用c语言编程。硬件部分的设计图4为步进电机驱动的控制原理。
          该
胶球清洗装置的清洗效果好操作方便、比较实用的特占但是该清洗装置的结构和控制仍需要完善,以后根据不同型号的二次滤网需要做进一步的产品改进和优化。
