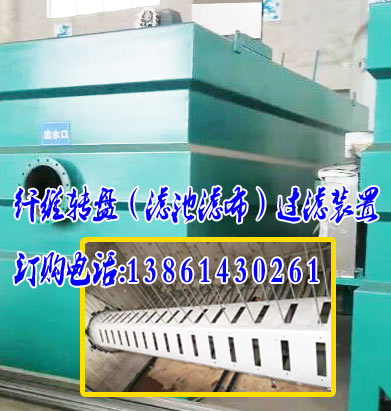

纤维转盘滤池滤布过滤装置性能技术描述分析?

       纤维转盘滤池滤布过滤装置性能技术描述分析?纤维转盘滤池滤布(转盘过滤器、纤维转盘过滤器)主要规格性能:滤盘及中心管设计流量:15000m3/d;出水悬浮物≤10.0mg/l;滤布公称孔径:≤10mm;滤盘直径:3m.平面过滤介质抗拉强度≥600N/cm每个滤盘过滤面积≥12.6m2配置1套驱动装置,用于驱动中央管的转动。包括驱动电机、驱动轴、齿轮箱、驱动齿、驱动链条和一个的链条罩组。驱动电机:平面螺纹型,驱动电机电源0.75/80V/50Hz/3相交流电。驱动齿轮:特种高强不锈钢;驱动链条:非金属材质,不锈钢插销;设备运行噪声:小于≤70dB。驱动电机功率:≤0.75kW。中央控制系统:每组滤布滤池系统独立控制系统实现自动操作和手动操作。
纤维转盘滤池滤布过滤装置系统配置:

纤维转盘滤池滤布过滤装置系统主要应用于地表水净化、污水深度处理、工业水处理等领域,主要过滤去除水中的总悬浮物。结合投加药剂可同时去除部分磷,可满足景观用水、中水回用处理要求及城市污水处理厂提标一级A排放改造要求。本项目,本公司提供完整配套的滤布滤池系统,包括:装配完整的过滤系统设备(包括滤盘、中心管、轴承、安装支架等),驱动装置,反冲洗装置,排泥装置,所有阀门(进水阀、反冲洗阀、排泥阀等)、系统管路、管件、支架等,控制系统,系统内部的全套动力及控制电缆。本项目,本公司配置了1套ZP300-6滤布滤池,每套包括6个直径3.0m的过滤模块,每6个滤盘为一个过滤模块,安装于1条渠中,并配套相应的反冲洗、驱动和控制系统,系统可以24小时连续运行。
      总述本设备是为污水处理厂沉淀池池之后为提高出水标准进行深度处理而设置的精滤工段所提供的过滤设备——纤维转盘滤池滤布过滤装置。二级出水经提升泵房提升后进入混合反应池沉淀后流入纤维转盘滤池,过滤原水中的飘泥悬浮物、细小颗粒等物质被可靠地截除,有效降低了过滤水中的SS值,其水质符合规范中要求的水质。我们对所提供的设备工艺性能、质量和规范中所要求的技术性能负责,所提供的纤维转盘滤池所有材质均为环保型,无毒、无污染。
纤维转盘滤池滤布过滤装置工作原理:

纤维转盘滤池滤布过滤装置系统进水模式为外进里出式,该方式的微过滤器由一系列水平安装的固定过滤盘组成,每个过滤转盘由以偶数的扇形过滤板组合而成,转盘上装有可方便拆卸的滤布,滤布材质为纤维,滤布的过滤孔径为10um。纤维转盘滤池的运行状态包括:过滤、反冲洗、排泥状态。
      1)过滤污水重力流进入滤池,滤池中设有布水堰。滤布采用全淹没式,污水重力进水堰箱进入滤池,在重力作用下通过滤布,滤布为纤维编织毛绒滤布,滤布在水压作用下,表面具有的纤维编织毛绒形成有序的倒伏层,形成了过滤精度为10微米的过滤间隙,SS颗粒被毛绒滤布有效截留。滤后水在滤盘内外压力差作用下,滤池后水透过滤盘进入中心管,污泥或被滤布拦截留在滤布表面,或沉淀在滤池底部,进入中心管的滤后水依靠重力通过出水堰排出滤池。过滤期间,滤盘处于静态,有利于污泥的池底沉积整个过滤进程中,污水中的绝大部分颗粒被滤布截留在滤池中,过滤为24h连续进程。
      2)清洗(反抽吸)过滤过程中大部分污泥吸附于滤布外侧,逐渐形成污泥层。随着滤布上污泥的积聚,滤布过滤阻力增加,滤池水位逐渐升高。通过投入式液位计可以测得池中的液面高度。当滤池中水位到达清洗设定值(反冲洗液位)时,PLC即启动反冲洗阀和反冲洗泵进行反冲洗。清洗时,滤池可连续过滤。反冲洗期间,滤盘以2分/转的速度旋转,以保证滤盘的各个部分的污泥都能够被反冲洗除去。排泥泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,滤盘内的水被同时抽吸,水自里向外冲洗滤布,并排出清洗水。冲洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。
      3)排泥滤布转盘过滤器的滤盘下设有斗形池底,有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少清洗水量,降低清洗频率,减少吸盘对滤布的磨损,延长滤布的使用寿命。经过设定的时间段(6小时),PLC启动排泥泵,通过池底排泥管将污泥回流至污水预处理构筑物,在进入厂区污水管道。其中,排泥间隔时间及排泥历时可予以调整。本系统采用特有的专利设计,过滤系统由标准过滤模块组成。每6个过滤盘片组成一个标准过滤模块,可完成进水、过滤、出水、反抽吸和排泥的过程。系统安装、运行和维护均更加方便和可靠。
纤维转盘滤池滤布过滤装置系统特征及优势:
      出水水质好且稳定滤布滤池系统采用纤维编织毛绒滤布,滤布平均网孔直径≤10微米,有效过滤深度大于3mm。固体粒子在有效过滤厚度中与滤布充分接触,超过尺寸的粒子被滤布俘获,滤后出水效果好。抗水质水量冲击负荷能力强通过PLC自动调节反冲洗频率来应对短期内来水水质、水量变化的冲击。即使进水SS瞬时增加到60~80mg/L,出水SS仍可保证在10mg/L以下,达到污水排放标准的一级A。设备简单紧凑,附属设备少,整个过滤系统的投资低滤布转盘过滤器清洗时可继续过滤。而砂滤池反冲洗时不能连续过滤,为保证连续,需要在砂滤池前设中间储水池或采用多台滤池交替工作。滤布转盘过滤器采用小型水泵负压抽吸滤后水自动清洗,省去许多传统滤池需要的反冲洗水池、水塔等。      传统滤池因反冲洗强度大,气水反冲不仅需要大功率水泵、鼓风机,还有气水两套较大直径的管阀系统。整套系统多而杂,投资高。设备闲置率低,总装机功率低由于滤布较薄,非常容易冲洗干净,清洗非常高效,清洗时,清洗滤盘的面积小于整个滤盘面积的1%。每次清洗间隔时间在60-120分之间,每次清洗大约需要20分钟。总体的清洗水量也较少,只有总过水流量的1%左右。而传统滤池的气水反冲洗水泵和鼓风机的设备多、自动阀门大而多、功率大,且闲置率高。
      自动化控制,运行维护简便滤布滤池系统运作的全过程由中央控制系统控制,设定参数后可自动运行,自动化程度高。可基本实现无人值守。水头损失比砂滤池小很多传统的砂滤池的水头损失一般2m左右,砂滤罐的水头损失则高于5m,能量损失大。ZP滤布滤池系统总水头损失一般在0.7m左右,无需二次提升,降低了水厂投资和运行费用。占地面积小,土建工程量少,建设周期短由于滤盘垂直中空管设计,使小的占地面积可保证大的过滤面积,从而减少了池容,减少了材料量及土方量,显著降低了工程造价。
      占地面积不大于20平方米,高度小于4m。对于技术改造,可以解决空间不够的困难。独特的密封设计在旋转中心管前段,我司采用Yx型油封,当密封损坏时,无需将中心管前后推动,就可以对密封进行更换。油封材质为全氟橡胶,经久耐用,密封件的更换方便、快捷。独特的盘片设计过滤盘片用开模铸造,采用6片式组合为一个单元。每一个盘片的材料为增强尼龙,与ABS相比较的话,能有效地防止在水里头生长绿藻,强度高7倍;其次在阳光暴晒中,ABS易降解。整机结构转盘中心管采用一次激光切割成型,进行焊接,放在镗床上加工两端转动轴,这样能保证中心管旋转同心度,对设备的稳定型、盘片的寿命及滤布的寿命有大大的提高。
详细的系统组成中心管装置

纤维转盘滤池滤布过滤装置主要由滤盘和中心管组成。纤维转盘滤池包括6个过滤盘,每个过滤盘由6个盘片组成,每个盘片包括起到支撑作用的滤盘骨架和过滤作用的滤布,原水经由滤盘,通过中心管上的进水孔进入中心集水管。中心管靠近进水口的一端由支撑座安装在滤池的牛腿上,出水口一端焊接在预埋出水口处,防止未过滤的原水从焊接处流出。中心管装置厚度不小于6mm,材质为304不锈钢,主要驱动轮齿,驱动链条,框架和滤布装配组件。驱动链轮齿材质是由金属材料组成,链条采用特殊非金属做成。滤布用长型螺栓固定在中心集水管上,所有的扣件都采用304不锈钢。驱动轴承的使用寿命≥10年。滤布滤盘每个滤盘垂直安装在中心管装置上,上面覆以平面滤布。每个独立的过滤单元安装在中心管上,直接与中心管相连接。安装和更换滤布时,只需打开与滤盘连接的螺栓拧,即可将扇片与中央集水管分离并取出。当某一独立盘片的过滤性能降低和发生损坏时,可对此盘片进行更换。中央支架为滤盘的安装支架,材质为304不锈钢。
