胶球清洗装置技术性能
       胶球清洗--胶球清洗装置--凝汽器胶球清洗装置--中央空调胶球清洗装置--冷油器胶球清洗装置--换热器胶球清洗装置--单流程胶球清洗装置--双流程胶球清洗装置◆◆◆技术指南←→查阅胶球清洗--胶球清洗装置--胶球清洗装置详细资料[请看产品使用说明书]
  ①单栅板式收球网←→双栅板式[∧]收球网←→漏斗式收球网[胶球回收网器]。
  ②JQ型胶球清洗泵(胶球输送泵)。
  ③ZQS型装球室(胶球存储器)。
  ④FH型分汇器(清洁海绵胶球切换三通管阀)。
  ⑤胶球--凝汽器专用胶球[橡胶球＋普通胶球＋金钢砂胶球＋半金钢砂胶球]。
  ⑥XEW型旋转强排污反冲洗二次滤网(循环冷却水二次过滤净化装置)。
  ⑦球阀--胶球清洗装置专用球阀[材质为:铸钢--不锈钢]。
  ⑧PLC自动控制柜。
一、胶球清洗装置概述:


    胶球清洗--胶球清洗装置--凝汽器胶球清洗装置是由二次滤网--手动二次滤网--电动二次滤网--自动二次滤网--全自动二次滤网--定时排污二次滤网--反冲洗二次滤网--电动反冲洗二次滤网--自反冲洗二次滤网--强排污反冲洗二次滤网--立式二次滤网--卧式二次滤网--自吸式二次滤网←→单栅板式收球网←→双栅板式[∧]收球网←→漏斗式收球网[胶球回收网器]＋JQ型胶球清洗泵(胶球输送泵)＋ZQS型装球室(胶球存储器)＋FH型分汇器(清洁海绵胶球切换三通管阀)＋PLC自动控制柜＋胶球--凝汽器专用胶球[橡胶球＋普通胶球＋金钢砂胶球＋半金钢砂胶球]＋球阀--胶球清洗装置专用球阀[材质为:铸钢--不锈钢]管路等部件组成。它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管进行反复擦洗.该装置可在机组不用停机、不减负荷的条件下,胶球在线清洗凝汽器冷却管内污垢及带出杂质,提高凝汽器内冷却管清洁度，提升凝汽器真空度和汽轮机热效率，胶球在线清洗装置可按您的需求随时投入胶球自动清洗状态,始终保持凝汽器冷却管内的清洁,延长冷却管的使用寿命,提高发电厂的经济效益,保障机组安全的运行。胶球清洗装置系统升级组合设计结构合理,性能稳定可靠。双栅格式[∧型]收球网采用不锈钢双栅格网板分流型结构。另有适用于中小型机组的单栅格网板＋LSHK型漏斗式收球网.具有操作方便,胶球回收率≥96%.
  4
　
二、胶球清洗装置系列工作原理：

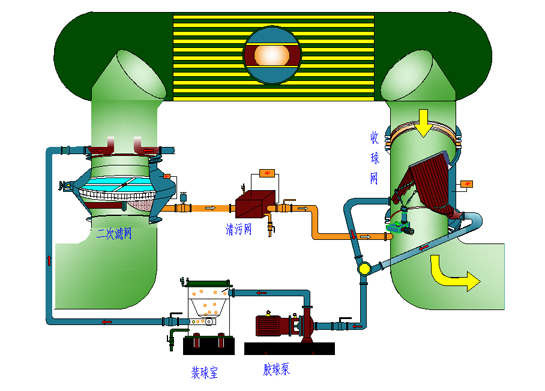

    胶球清洗--胶球清洗装置--凝汽器胶球清洗装置投用时，选用合适的胶球,因为普通胶球的溶重小，选用普通胶球的湿态直径比冷却管内径略大点（约1mm）。选用橡胶球＋金钢砂胶球＋半金钢砂胶球且小于冷却管点(约1mm).先关闭装球室手阀，再将胶球从装球室手孔处投入装球室内,使用数量为凝汽器进水室铜管数的10%左右，打开系统两端球阀[收球阀和投球阀],然后启动胶球泵,胶球就在此循环水进口管道，胶球在循环水水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进出口压力差的作用下被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球在循环水夹带进入循环水回水管，胶球进入收球网被收球网板的阻拦下,收球网把胶球分离出来进入装球室,由胶球泵抽出重新回打入循环水进口管道,如此循环往复对凝汽器冷却管实现连续稳定清洗，清洗时间一般≥40分钟。

　
三、胶球清洗装置系统组成及配件说明：
    二次滤网--手动二次滤网--电动二次滤网--自动二次滤网--全自动二次滤网--定时排污二次滤网--反冲洗二次滤网--电动反冲洗二次滤网--自反冲洗二次滤网--强排污反冲洗二次滤网--立式二次滤网--卧式二次滤网--自吸式二次滤网←→单栅板式收球网←→双栅板式[∧]收球网←→漏斗式收球网[胶球回收网器]---配件→电动执行机构--轴瓦--配套栅板网--骑马座[成套] ←→XEW型二次滤---网二次滤网--手动二次滤网--电动二次滤网--自动二次滤网--全自动二次滤网--定时排污二次滤网--反冲洗二次滤网--电动反冲洗二次滤网--自反冲洗二次滤网--强排污反冲洗二次滤网--立式二次滤网--卧式二次滤网--自吸式二次滤网←→ZQS型装球室←→JQ型胶球泵←→型分汇器←→阀门球阀--胶球清洗装置专用球阀[材质为:铸钢--不锈钢]管路及电器控制装置构成←→PLC自动控制柜等组成
